전산화된 전기

기본정보

모델 번호.	WAW-1000B
전원	AC380V
오일 실린더 위치	아래에
리드 스크류 수량	2
열 수량	4
운송 패키지	나무 케이스
기원	저장성
HS 코드	9024101000
생산 능력	20 세트/달

제품 설명

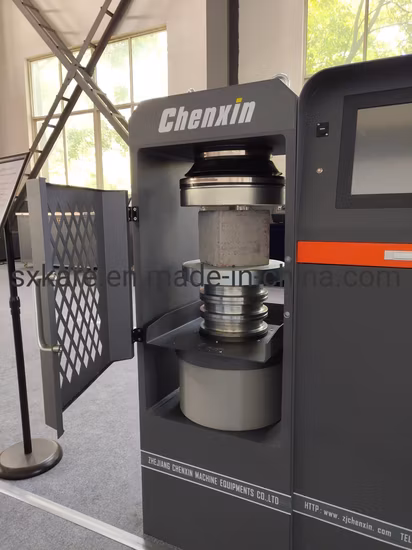

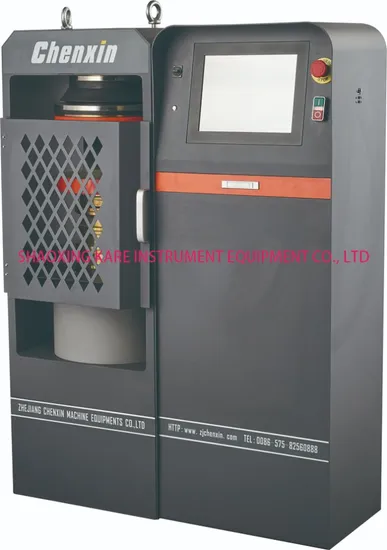

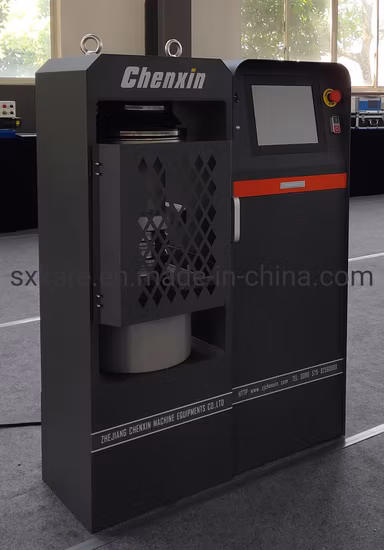

WAW-1000B 전산화된 전기-유압 서보 만능 시험기
1. 지시사항
WAW-1000B 만능재료시험기 UTM은 PC 제어 및 수동 구동 유압 로딩 시스템으로 설계되었으며 주 엔진 컨트롤러는 별도로 고정되어 있습니다. 그것은 작업 편의성, 안정적인 작동, 높은 정확도 및 안정적인 로딩의 특성을 가지고 있습니다. 금속, 비금속 복합재료에 대한 인장, 압축, 굽힘, 절단 등의 실험을 구현할 수 있습니다.
2. 구조
주 엔진은 조정 가능한 지지대(베이스, 나사산 기둥, 이동식 대들보(하부 클램프 세트))와 작업 프레임(작동 오일 탱크, 피스톤, 플랫폼, 지지대 대들보(상부 클램프 세트))로 구성됩니다. 기계의 요소: 고압 오일 펌프는 작동 오일 탱크에 오일을 공급하고 피스톤이 움직이며 프레스 보드와 상부 대들보가 스트레치 및 프레스 테스트를 수행합니다. 신축성 테스트는 상부 가로보와 이동식 가로보 사이의 공간에서 수행됩니다. 라이프 모터, 기어, 체인 드라이브가 동일한 속도로 회전하여 대들보를 움직입니다.
3. PC제어 UTM 도입
이는 전기 유압식 만능 재료 테스트 및 분석 시스템으로, 수집된 데이터 테스트, 자동 분석, 보고서 인쇄 및 곡선 기능을 갖추고 있습니다. 금속 신장, 압축, 시멘트 압축, 콘크리트 비금속 재료 시험에 적용 가능합니다.
산업 및 광업 사업, 상업 중재 기관, 과학 연구 기관, 대학, 건설 프로젝트 품질 관리 기관 등에 이상적인 테스트 시스템입니다.
4. 특성
6개의 수직 기둥 프레임워크 구조를 채택합니다. 더욱 안정적인 구조와 더욱 보장된 강성을 자랑합니다. 유압 척 샘플 자동 클램핑을 활용합니다. 유압력을 측정하기 위해 고정밀 압력 작동 센서를 사용합니다. 측정 정확도가 높고 범위가 넓습니다. 고정밀 모션 변환기를 사용합니다. PCI 와이어 제어 모드를 채택합니다. 그것은 Windows XP 운영 체제를 활용합니다. 정율 힘 제어, 정율 응력 제어, 정율 변형 제어, 정율 스트로크 제어, 저주기 피로 제어, 소비자 자체 프로그래밍과 같은 작동 및 제어 모드에 더 유리한 터치 스크린으로 할당할 수 있습니다. 힘-변형, 힘-이동, 응력-변형, 힘-시간 등과 같은 다중 실험 곡선을 그릴 수 있습니다. 이는 부분적으로 실험 곡선을 가질 수 있으며 다중 곡선에 대한 추가 비교를 유지할 수 있습니다. 탄성 모듈 E, 상위 항복 강도 ReH, 하위 항복 강도 REL, 규정된 비비례 신장 강도 Rr, 인장 강도 RM, 규정된 총 신장 강도 Rt, 항복점 백분율 신장 등과 같은 여러 기술 매개변수를 자동으로 찾을 수 있습니다. 또한 완전한 실험 보고서와 곡선을 인쇄할 수 있습니다.
